Descrição do produto da instalação de moagem integrada inteligente
A estação de moagem integrada inteligente é constituída por três partes principais: sistema de moagem integrado, sistema de controlo e monitorização DCS e sistema de supressão de micro-nevoeiro.Adota uma estrutura modular vertical tridimensional, integrando boa inteligência, integração, poupança de energia, proteção ambiental, sem filtragem, alta precisão, grande produção, sem bolo, etc. A fábrica está dividida em seis andares,em que o sistema de controlo principal DCS, sistema de monitorização e sistema de supressão de poeira.

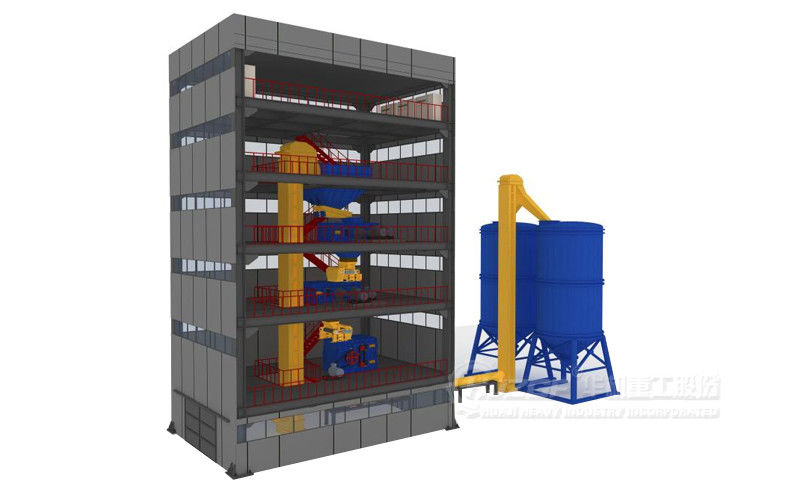

A estação de trituração e moagem integrada e inteligente é dividida em seis andares, o quinto andar coloca o sistema de controle geral DCS, sistema de monitoramento e sistema de supressão de poeira de micro-nevoeiro,Também é a sala de serviço geral.O quarto andar é o módulo de trânsito de materiais; o terceiro andar é o módulo de trituração de rolos dentados (pode ser opcionalmente configurado com triturador de martelo, triturador de cone);O segundo andar é o módulo de trituração de rolosO primeiro andar é o módulo de trituração fina de três rolos; o piso térreo (o negativo) é o módulo de trituração de mandíbula.Os pisos e equipamentos de trituração podem ser aumentados ou diminuídos de acordo com as necessidades dos clientes para atender às necessidades de diferentes clientes.
1Inteligência: toda a estação de trituração e moagem adota o sistema de controlo centralizado DCS, que pode controlar e observar o arranque e parada de todos os equipamentos de trituração e moagem,Dados de funcionamento e alarmes de avaria, etc. na sala de controlo geral, e observar a utilização dos equipamentos no local a qualquer momento através do sistema de monitorização que coopera com o sistema de controlo centralizado DCS,para que o local possa ser completamente desatendidoE através da transmissão de big data, pode transmitir remotamente todos os dados e informações da estação de moagem para a empresa do grupo.
2Integração: toda a estação de trituração e moagem integra todos os equipamentos numa estação de trituração e moagem de cinco camadas, e os equipamentos principais e auxiliares de cada camada formam um módulo.Substitui a antiga linha de produção de trituração e resolve completamente as deficiências de transportadores de correia múltiplos, tais como layout confuso, rugosidade, grande espaço no chão e má supressão de poeira (muitas manchas de poeira), e torna toda a estação de trituração e moagem compacta, formal e bonita no design.
3"Proteção do ambiente: todos os equipamentos de toda a estação de trituração e moagem estão a funcionar a velocidades médias e baixas, e não é necessário utilizar a ligação de filtragem,Então há muito pouca poeira na operação, e adota a estrutura totalmente selada, e todos os arredores e o topo são feitos tratamento à prova de som.
A configuração interna do sistema avançado de supressão de poeira de micro-névoa, cada entrada principal, equipamento auxiliar e saída são instalados porta de supressão de poeira,e na parte superior de cada módulo são instaladas portas de supressão de poeira multi-direcionais como supressão de poeira secundária, para evitar a primeira supressão de poeira tem uma parte de vazamento.
4"A poupança de energia:Adoptando uma estrutura de módulo vertical, os materiais de cada nível do equipamento de trituração e moagem podem cair naturalmente no equipamento de trituração e moagem seguinte,e não precisam de ser transportados por múltiplos transportadores de correia, o que reduz uma grande quantidade de consumo de energia.
5, a estação de trituração e moagem, devido ao uso de projeto de processo não de filtragem, fundamentalmente resolvido uma série de indústrias, materiais de alta umidade,Para o fabrico de máquinas de lavar roupa, a produção para alcançar mais de 100 toneladas por hora, filtragem é bastante difícil para os problemas difíceis do mundo, e não se torna um bolo, sem a necessidade de quebrar o equipamento.
Princípio de funcionamento da máquina de moagem integrada inteligente
Todos os tipos de materiais (sílica, seixos, coque de petróleo, carvão, matérias-primas químicas, etc.) precisam ser triturados e triturados pelo módulo subterrâneo de trituração de mandíbulas,e, em seguida, enviado para a caixa de trânsito do módulo de armazenamento de material através do dispositivo de elevação· através do alimentador automático abaixo, são enviados para o módulo de trituração de rolos dentados para trituração média;em seguida, enviado para o módulo de trituração de rolos para trituração fina através do dispositivo de alimentação automáticaApós ser triturado e moído até ao tamanho de partícula exigido, o material é transportado para o terceiro andar para o módulo de trituração de três rolos para moagem fina através do dispositivo de alimentação automática.será enviado para o próximo processo pelo transportador de fluxo de ar (parafuso)O equipamento de triagem pode também ser configurado de acordo com as necessidades do cliente.
Estação de trituração e moagem integrada inteligente, capacidade de processamento e tamanho do produto acabado, pode ser concebida de acordo com os requisitos técnicos do cliente,Configurados com diferentes tipos de equipamento ou modelos diferentes para satisfazer as necessidades de diferentes clientes, uma única estação pode ser concebida para 30-600 t/h.
Parâmetros técnicos de uma planta de moagem integrada inteligente
